测量程序

   (1)根据所选的测试状态将被测发光二极管定位;

   (2)施加规定电流并用探测器测量发光强度。

   注意事项H5PS1G43EFR-S6C

   (1)探测器要有足够的精度,在使用前要校准;

   (2)在D1处“观测”光源时,立体角需小于0,01sr。

   光发射器件的峰值辐射波长、光谱辐射宽度和纵模数

   测试电路图(见图1Oˉ13)

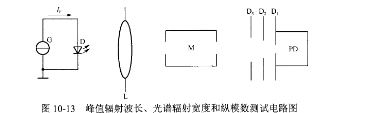

   图10-13 峰值辐射波长、光谱辐射宽度和纵模数测试电路图

   图中,G为电流源。可以是恒定直流,也可以是脉冲直流源。直流需要给出电流要求;脉冲直流源需给出幅度,脉冲宽度和重复频率的要求。

   D为被测发光二极管。

   L为聚焦透镜。

   M为单色仪。

   D1,D2,战为消除寄生辐射的光栏。

   PD为探测器。根据产品的不同,选择合适的探测器,如光度计、热偶或辐射计。
