DsP单粒子效应试验方法
发布时间:2019/5/15 20:29:40 访问次数:1849
DsP单粒子效应试验方法

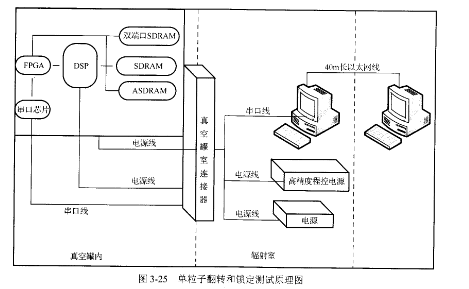

图3-25所示为某型DsP(Ⅱgital sign破Pro⑽∞r,数字信号处理器)的单粒子翻转试验系统示意图。 GAL22V10D-10LP该型产品的单粒子翻转测试采用单机辅助控制法,测试计算机运行单粒子翻转测试软件,在辐照过程中对试验结果进行实时显示。受试器件安装在试验线路板的中央,工作频率为1ωMHz。辐照过程中,受试器件将输出结果存入双端口存储器,试验线路板的FPGA取出输出结果并进行实时检测,判断sEU和sEFI的发生。单粒子翻转测试包括内部程序存储器(IPM)、内部数据存储器(IDM)、指令集遍历和外设部件数据搬运4个项目,基本要求如下:
(l)至少能够对器件实际使用的功能进行测试:
(2)能够对被试验器件进行初始化设置;
(3)具备单粒子翻转(SEU)和单粒子功能中断(SEFI)的诊断和记录功能;
(4)具备数据的实时处理、存储和检索功能;
(5)具有自动复位和手动复位的功能;
(6)具有良好的抗电磁干扰能力。
DsP单粒子效应试验方法
图3-25所示为某型DsP(Ⅱgital sign破Pro⑽∞r,数字信号处理器)的单粒子翻转试验系统示意图。 GAL22V10D-10LP该型产品的单粒子翻转测试采用单机辅助控制法,测试计算机运行单粒子翻转测试软件,在辐照过程中对试验结果进行实时显示。受试器件安装在试验线路板的中央,工作频率为1ωMHz。辐照过程中,受试器件将输出结果存入双端口存储器,试验线路板的FPGA取出输出结果并进行实时检测,判断sEU和sEFI的发生。单粒子翻转测试包括内部程序存储器(IPM)、内部数据存储器(IDM)、指令集遍历和外设部件数据搬运4个项目,基本要求如下:
(l)至少能够对器件实际使用的功能进行测试:
(2)能够对被试验器件进行初始化设置;
(3)具备单粒子翻转(SEU)和单粒子功能中断(SEFI)的诊断和记录功能;
(4)具备数据的实时处理、存储和检索功能;
(5)具有自动复位和手动复位的功能;
(6)具有良好的抗电磁干扰能力。
