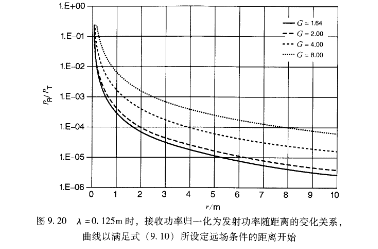

图9.⒛清楚地展示了接收功率随着距离的增加呈现二次方衰减,依靠选择使用更高增益的天线进行衰退的部分补偿。这个图显示在实际情况下,OPA2333AIDR只有很少量功率可以获得利用c因此,很明显,RF能量必须尽可能转化成可使用的直流功率。

    阻抗和滤波网络:为了使RF向DC的能量转换最大化,接收天线的阻抗需要匹配到整流电路。接下来最大化功率传输,在图9,19中的阻抗转换网络有助于达到滤除高次谐波分量的目的。整流电路由一个或者多个非线性元件组成,例如肖特基二极管产生工作频率几倍的信号。阻抗匹配滤波网络防止这些信号利用RF采集器的接收天线再次辐射。如果不使用标准天线(例如:输入阻抗为50Ω),可以设计一个专用天线共轭匹配到整流电路,则可以忽略阻抗转换和滤

波网络。

   共轭匹配:由于共轭匹配,RF到DC的功率转换得以最大化。高次谐波分量是不匹配到天线的,因此将不会被辐射。在0dBm RF输人功率等级,忽略阻抗转换和滤波网络,能量转换效率已经从们%提升到52%[79]。本章参考文献中给出了一个复杂的输人阻抗天线设计模型。
