   1970年通过在蒽单晶的两个侧面构筑电极,首次制各了“显示”器件㈣。为了防止空气中器件老化,该“显示”器件还进行了封装。19陇年,Ps。Ⅵneett等以半透明的金做阳极,通过真空蒸镀

制各了厚的非晶蒽薄膜器件,在30V直流驱动下得到较亮的EL。但该薄膜质量不好,电子注入效率低,存在易击穿等缺点lsl。这些早期的有机电致发光研究,受到单晶生长困难、器件寿命短暂或者极高的驱动电压等不良因素的困扰,没有得到进一步发展及应用,但这些工作为后续发展奠定了坚实的理论基础。

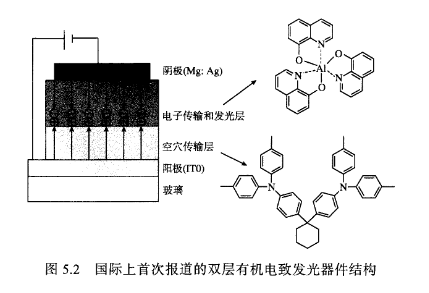

    国际上有机电致发光材料与器件的大规模研发始于十九世纪八十年代末:1987年美国柯达公司的邓青云fC。W TangJ博士等人发明了三明治型有机双层薄膜电致发光器件,标志着有机电致发光技术进人了孕育实用化时代。在他们的原创性工作中,构筑了―个包含空穴传输层和电子传输层的双层器件结构,如图5.2所示。由于器件结构中同时含有空穴注人/传输层和电子注人/传输层,大大降低了驱动电压,提高了载流子复合效率,使有机EL的外量子效率提高到1%,功率效率达到1.51Ww,在小于10Ⅴ的电压下发光亮度达到10OO cd/m2。该工作通过引人双层器件结构,使器件性能有两个重大突破:①解决了正负电极的功函数与有机材料双向匹配的问题,

既平衡了载流子的双向注人,又提高了材料的选择性;②双层结构使正负载流子由电极注人界面向有机层的中间迁移,使发光层远离电极,有效防止了电极对发光的猝灭。
