用指针万用表检测双向晶闸管

   双向晶闸管检测包括电极检测、好坏检测和触发能力检测。

   电极检测MC56F8025VLD

   双向晶闸管电极检测分两步:

   第一步:找出△极。从图11△0所示的双向晶间管内部结构可以看出,Tl、G极之间为P型半导体,而P型半导体的电阻很小,为几十欧姆,而T・极距离G极和Tl极都较远,故它们之间的正反向阻值都接近无穷大。在检测时,万用表拨至R×1Ω挡,测量任意两个电极之间的正反向电阻,当测得某两个极之间的正反向电阻均很小(几十欧姆),则这两个极为Tl和G极,另一个电极为T2极。

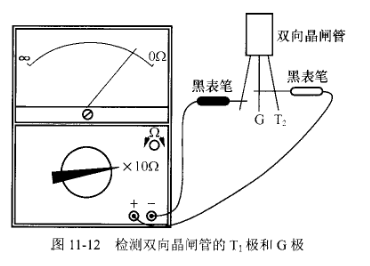

   第=步:判断T1极和G极。找出双向晶闸管的△极后,才能判断T1极和G极。在测量时,万用表拨至R×10Ω挡,先假定一个电极为Tl极,另一个电极为G极,将黑表笔接假定的Tl极,红表笔接△极,测量的阻值应为无穷大。接着用红表笔尖把乃与G短路,如图11-12所示,给G极加上负触发信号,阻值应为几十欧姆,说明管子已经导通,再将红表笔尖与G极脱开(但仍接To),如果阻值变化不大,仍很小,表明管子在触发之后仍能维持导通状态,先前的假设正确,即黑表笔接的电极为T1极,红表笔接的为△极(先前已判明),另一个电极为G极。如果红表笔尖与G极脱开后,阻值马上由小变为穷大,说明先前假设错误,即先前假定的T1极实为G极,假定的G极实为T1极。
