光敏二极管的检测包括极性检测和好坏检测。

   它是指在接受到1uW光线照射时产生的

   (1)极性检测

   与普通二极管一样,光敏二极管也有正、负极。对于未使用过的光敏二极管,引脚长MAX1638EAG的为正极(P),引脚短的为负极。在无光线照射时,光敏二极管也具有正向电阻小、反向电阻大的特点。根据这一点可以用万用表检测光敏二极管的极性e在检测光敏二极管极性时,万甲表选择R×lkΩ挡,甲黑色物体遮住光敏二极管,然后红、黑表笔分别接光敏二极管两个电极,正、反各测一次,两次测量阻值会出现一大一小,如图8-19所示。以阻值小的那次为准,如图8-19(a)所示,黑表笔接的为正极,红表笔接的为负极。

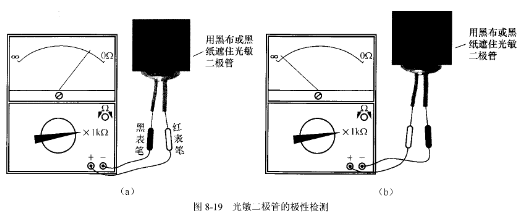

   图819 光敏工极管的极性检测

   (2)好坏检测

   光敏二极管的检测包括遮光检测和受光检测。

   在进行遮光检测时,用黑纸或黑布遮住光敏二极管,然后检测两电极之间的正、反向电阻,正常应正向电阻小,反向电阻大,具体检测可参见图8-19。 在进行受光检测时,万用表仍选择R×1kΩ挡,用光源照射光敏二极管的受光面,如图8-20所示,再测量两电极之间的正、反向电阻。若光敏二极管正常,光照射时测得的反向电阻明显变小,而正向电阻变化不大。

   若正、反向电阻均为无穷大,则光敏二极管开路。

   若正、反向电阻均为0,则光敏二极管短路。若遮光和受光测量时的反向电阻大小无变化,则光敏二极管失效。
