驻极体式话筒的检测

   驻极体式话筒检测包括电极捡测、好坏检测和灵敏度检。

   电极检测AD8091ARTZ-R7

   驻极体式话筒外形和结构如图9-17所示。从图中可以看出,驻极体式话筒有两个接线端,分别与内部场效应管的D、s极连接,其中s极与G极之间接有一个二极管。在使用时,驻极体话筒的S极与电路的地连接,D极除了接电源外,还是话筒信号输出端,具体连接可参见图9-17(b)。

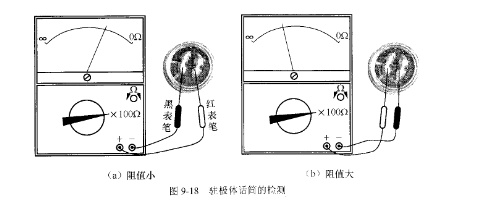

   驻极体话筒电极判断用直观法,也可以用万用表检测。在用直观法观察时,会发现有一个电极与话筒的金属外壳连接,如图9-17(a)所示,该极为s极,另一个电极为D极。在用万用表检测时,万用表选择R×100Ω或R×lkΩ挡,测量两电极之间的正、反向电阻,如图9-18所示,正常测得阻值一大一小,以阻值小的那次为准,如图9-18(a)所示,黑表笔接的为s极,红表笔接的为D极。
