阻器是一种对压力敏感的电阻器,当施加FSD210BM给它的压力变化时,其阻值也会随之变化。

   1.外形与符号

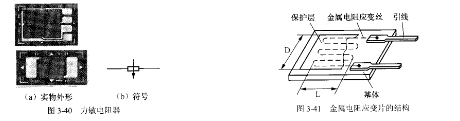

   力敏电阻器外形与符号如图3-40所示。

   2.结构原理

   力敏电阻器的压敏特性是由内部封装的电阻应变片来实现的。电阻应变片有金属电阻应变片和半导体应变片两种,这里简单介绍金属电阻应变片。金属电阻应变片的结构如图3-41从图中可以看出,金属电阻应变片主要由金属电阻应变丝构成,当对金属电阻应变丝施加压力时,应变丝的长度和截面积(粗细)就会发生变化,施加的压力越大,应变丝越细越长,其阻值就越大。在使用应变片时,一般将电阻应变片粘贴在某物体上,当对该物体施加压力时,物体会变形,粘贴在物体上的电阻应变片也一起产生形变,应变片的阻值就会发生 改变。

   3.应用

   力敏电阻器具有阻值随施加的压力变化而变化的特点,利用该特点可以用力敏电阻器作传感器来检测压力的大小。图3-42就是一个用力敏电阻器制作的简易压力指示器。

   在制作压力指示器前,先将力敏电阻器R。(电阻应变片)紧紧粘贴在钢板上,然后按图3-42将力敏电阻器引脚与电路连 接好,再对钢板施加压力让钢板变形,由于力敏电阻器与钢板紧贴在一起,所以力敏电阻器也随之变形。对钢板施加压力越大,钢板变形越严重,力敏电阻器RD变形也严重,△阻值增大,对电流分流少,流过电流表的电流增人,指示电流值越大,表明施加给钢板的压力越大。
