L和C串联将产生振荡提供非常低的阻抗
发布时间:2019/1/10 21:22:40 访问次数:791
实际上,所有的电容都包含一个LCR电路,这里L是和引线长度有关的电感,R是引线电阻,C是电容: L186EC13图5,2显示的是实际电容的示意图]在一定的频率上,L和C串联将产生振荡提供非常低的阻抗。在自谐振点以上的频率,电容的阻抗随感性的增加而增加,这时电容将不再起旁路和去耦的作用,如图5.3所示。因此,旁路和去耦受电容的引线电感(包括表贴的)电容和元件间的走线的长度、通孔焊盘等的影响D图54为串联RLC谐振电路,电容频率阻抗特性。
图53 电容频率阻抗特性
串联RLC电路在谐振点处有以下特征:
・阻抗最小
・阻抗等于电阻
・相位差为0
・电流最大
・能量转换(功率)最大

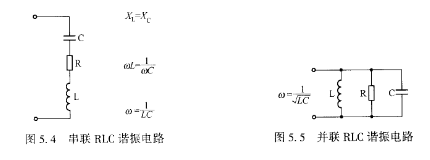

当并联谐振电路取代串联电路成为负载时,将拒绝被选过的频率。图5.5所示为并联RLC谐振电路,它的振荡频率和串联RLC电路的相同。
实际上,所有的电容都包含一个LCR电路,这里L是和引线长度有关的电感,R是引线电阻,C是电容: L186EC13图5,2显示的是实际电容的示意图]在一定的频率上,L和C串联将产生振荡提供非常低的阻抗。在自谐振点以上的频率,电容的阻抗随感性的增加而增加,这时电容将不再起旁路和去耦的作用,如图5.3所示。因此,旁路和去耦受电容的引线电感(包括表贴的)电容和元件间的走线的长度、通孔焊盘等的影响D图54为串联RLC谐振电路,电容频率阻抗特性。
图53 电容频率阻抗特性
串联RLC电路在谐振点处有以下特征:
・阻抗最小
・阻抗等于电阻
・相位差为0
・电流最大
・能量转换(功率)最大
当并联谐振电路取代串联电路成为负载时,将拒绝被选过的频率。图5.5所示为并联RLC谐振电路,它的振荡频率和串联RLC电路的相同。
