对某一采用金属外壳的多媒体产品进行ESD测试过程中,对音频接口进行2kⅤ的静电测试时,很容易使监视器上出现马赛克和图像凝固现象,测试失败。K7N163631B-PC16经过观察发现,音频接口的外壳是塑胶壳,而音频信号线的接头又靠外,所以静电干扰信号可以通过音频信号线直接耦合到PCB上,进而使设备运行异常。

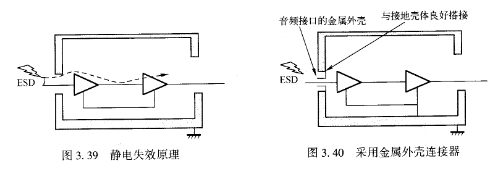

   由前面关于静电放电干扰的特性介绍可知,静电是一种高压能量的泄放,静电放电测试时,静电干扰信号有就近相对低电位导体泄放的特点,使用塑胶外壳的音频头时,音频信号线是离静电放电枪头最近的导体,静电干扰信号只有就近泄放到音频信号线上,如此高电压的静电信号通过信号线传输到设各内部,必然造成设备的运行异常或损坏,如图3.39所示。如果静电放电点不发生在信号线上,那估计情况会好很多。为了使设各能在静电放电测试中顺利通过,最好的办法就是让静电放电能量从良好的接地路径放走,而使设各内部的任何电路、器件和信号不受静电能量的直接干扰。对于本设备来讲,要达到此目的,就要改变在音频接口处放电时静电放电能量的泄放路径。采用金属外壳的音频接口连接器并将连接器外壳接地,可以很好地改变静电放电路径,如图3.40所示。
