【现象描述】HAT1036R-EL-E
某产品在进行传导骚扰测试时的配置图如图2.15所示。

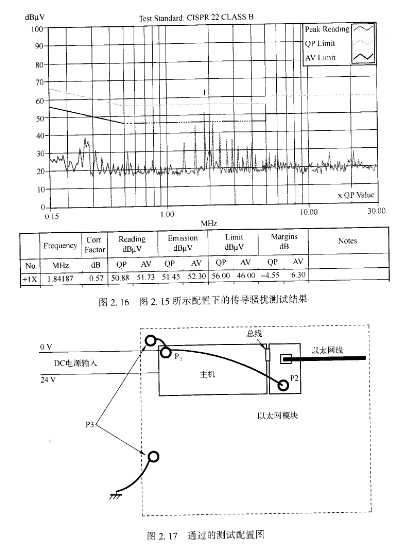

图2.15所示配置下的传导骚扰测试结果如图2.16所示。由测试结果频谱曲线可知,该产品电源端口的传导骚扰不能通过CLASS B限值线的要求。
图2.15 传导骚扰测试时的配置图
注:图中虚线框体部分为金属架,它与主机及以太网模块一起构成EUT。EuT通过机架接地。BAsE与EthemetModuk均通过⒉Ⅴ电源供电。
P1:主机的0Ⅴ点,用来接地,进行EMC测试时将PI接至金属架。
P2:以太网模块的保护接地点,在以太网模块内部,该点与0Ⅴ通过电容相连,测试时将该点未接至金属架。
P3:分别是金属架中的二点,由于这三点都是在同一金属板中,彼此之问的阻抗近似为零,所以在电路原理上近似为同一点。
扩展总线:是主机与以太网模块的互连'总线,通过总线将主机的0V与以太网模块的0V相连。
测试中发现,将图2.16所示的接地方式改变成图2.17所示的方式,即将P2点接至Pl点。再进行测试,结果如图2.I8所示,测试通过。
