用于远距离信号隔离传输的光电耦合器驱动电路:光电耦合器常用于较远距离信号隔离传输。 PCF8575DBQR一方面可以起到隔离两个系统地线的作用,使两个系统的电源相互独立,消除地电位不同产生的影响。另一方面,它的发光二极管是电流驱动器件,可以形成电流环路的传送形式。

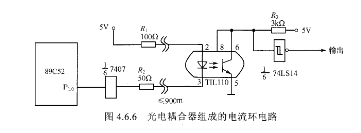

由于电流环电路是低阻抗电路,对噪声的敏感度低,因此提高了通信系统的抗干扰能力。它常用于有噪声干扰的环境下传输信号。采用光电耦合器组成的电流环发送和接收电路如图4,6.6所示。

   图46.6电路可用来传输数据,其最大传输速率为50kb/s,最大传输距离为900m。环线电阻对传输距离的影响很大,此电路中环路连线电阻不能大于30Ω,^当线电阻较大时,限流电阻R1的值要相应减小。电路中光电耦合器放在接收端,输入端由同相驱器饵07驱动,限流电阻分为

Rl,凡两个,R2电阻的作用除了限流以外,最主要的作用还是起阻尼作用,畸变和产生突变的尖峰。电流环的电流为光电耦合器的输出端接一个带施密特整形的反相器〃Ls14,其作用是提高抗干扰能力。
