MAX732及其应用实例:MAX732是CMOs升压型直流/直流变换器,内有过电流保护电路和软启动电路; T521X337M016ATE050满负载电流时变换效率为85%~92%;内设输入电压低下时使其停止工作的电路;采用16脚的s0和8脚的DIP封装。8脚DIP封装的MAX732的内部框图如图4.116所示。

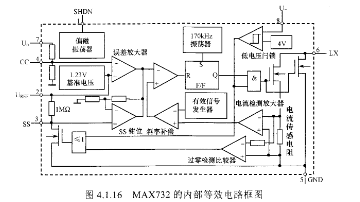

   图4,116 MAX732的内部等效电路框图

   图4.116中,1脚(SHDN)为关闭端,电源电压为-5V以上时此端为高电平,0,25V以下时为低电平,此时消耗电流为6uA,为其正常工作电流的1/10。这样由外部信号控制此端,降低功耗。2脚(UREF)为基准电源端接片内123V的基准电源,在噪声较大的环境中工作时,此

端应接001uF的电容。3脚(SS)为设定软启动时间端,此端接入0.1~luF的电容,调节软启动时间。电源电压为4,5V,输出电流为100mA,外接输出电容为300uF,当ss端接0.1uF的电容时,软启动时间约为92ms;当不用软启动功能时,限制过电流情况下,也需接入0.01uF的电容。4脚(CC)是保证外部反馈系统的电容接续端子,4脚与7脚之间接入电容。5脚(GND)为接地端子。6脚(LX)为片内N沟道的功率MOsFET的漏极,与电源间接入电容,并通过整流用肖特基二极管经输出电容接地。7脚(Ua为输出电压的传感输入端,把输出电压和肖特基二极管阴极接点处电压馈送到内部电路。8脚(U+)为供电电源正端,电源引脚与地之间要接入滤波用的0.1uF的电容和大容量的电解电容。MAX732的基本应用电路如图41.17所示。
