LT1074及其应用实例。LT1074的内部框图及其外形图分别如图4,1,14(a)所示。由图4,1,14(⑴可以看出,内部有误差放大器、振荡器、PWM比较器、 T520D337M006ATE040限流电路和开关晶体管等。只需外接少量的电感、二极管、电容、电阻等,就可以很方便地构成实用的稳压电路。标准LT109zI的∝为8~佃V,输出电压叽可在2.5~30V范围内调整;高耐压的LT1074HV,其为8~60V,输出电压呒可在2.5~50Ⅴ范围内调整。

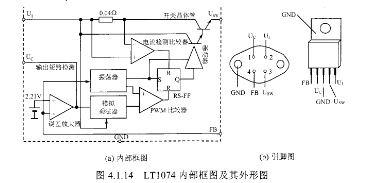

   图4114 LT1094内部框图及其外形图

   LT1074它用PWM方式控制开关的占空比,开关管由内部100kHz振荡器以一定周期进行通/断,误差放大器监视稳压器输出电压叽,当叽超过电压设定值时,晶体管截止,由此,占空比在0%~90%范围内进行控制。PWM控制不受输入变动的影响,误差放大器输出与I/I模拟相乘进行补偿。限流电路监视晶体管各个周期的集电极电流,检测到过电流之后周期就使晶体管截止。LT10γ开始限流的典型值为6.5A,检测到过电流到晶体管截止的延时时间典型值为60011s,连续过负载时各个周期最低有ω0ns的导通时间,对于100kHz的振荡频率,相当于占空比为6%,这不能起到输出短路时的保护作用,为此片内具有监视输出电压的下降,使振荡频率由100kHz降低到20kHz左右的功能,这样,使输出短路时占空比降至12%,起到输出短路时的保护作用。
