LM2577-ADJ及其应用实例:LMz577ADJ是升压集成稳压器,输出最大电压为ωV;输入电压范围为3.5~翎V。TA31273FN内有耐压为甾V,额定电流为3A的NPN型开关晶体管;52kHz固定频率的振荡器;具有软启动功能;内有过流保护、低电压锁定和过热保护电路。有5脚的To”0,To%3封装,16脚的DIP,24脚的soP封装等。

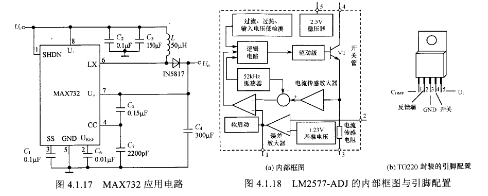

   LM2577-ADJ的内部等效电路框图和To夕0封装引脚配置分别如图4,1.18(al、lb)所示。LM2577-ADJ的基本工作原理是,52kHz振荡器的输出通过逻辑电路等,控制开关管VT通/断工作,外接电感线圈中蓄积电流能量。VT导通时,电感线圈中蓄积以I/1/E速率增加的电流能量;VT截止时,蓄积的能量以(叽一IfI)尼速率经二极管VD,输出电容咣放电。
