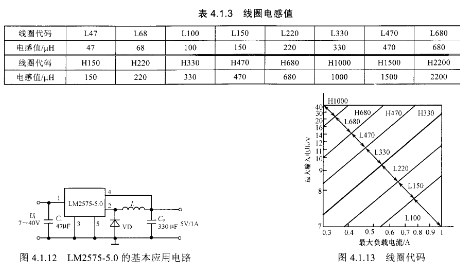

LM2575的效率为82%,相对于输入电压与负载变化时,5V输出最大变化为+~s%。片内有过T491B106K025AT热保护与限流保护电路。1脚为输入端,2脚为输出端,3脚为接地端,4脚为反馈端,5脚为通/断控制端。LM2575的基本应用电路如图4.1.12所示。

   选定线圈电感z时,可首先由图4,1,13求得最大输入电压和最大负载电流所示范围相对应的线圈代码,然后再根据表4,1,3求得线圈的电感值。 本例中,由于输入电压为7~钔V,最大负载电流为1A,所以由图41,13可查得线圈代码为H330,再根据表4.1.3,可求得线圈电感值为￡~s30uH。输出电容咣的值,由输出纹波电压决定,推荐值为220~1000uF。电容的额定电压至少取输出电压的1.25倍。本例中,咣选用330uF/16v

的电容。输入电容G用于维持稳压器的稳定性,至少选用22uF以上的电解电容。本例中,G选

用47uF/50V的电容。二极管VD选用时,当开关断开时,VD对负载继续提供电流,额定电流至

少为最大负载电流的1,2倍以上,额定反向电压必须为最大输入电压的125倍以上,宜选用开关

速度快、正向电压低的肖特基二极管。
