此外,协议一般提供了以下的功能。 PCA9538PWR

   (1)所用部件的选择(地址)。

   (2)部件的数据需求(如额定电流/电压值)。

   (3)通过地址将数据传输给各部件(如额定值、电流/频率的极限值)。

   (4)将数据传输给所有单元⑩roadcast),使其执行诸如同时停止/启动这样的指令。

   在PC和变频器之间被传输的信号有以下三种。

   ● 控制信号:如速度、启动/停止/反向。

   ● 状态信号:如电动机的电流、电动机的频率、达到的频率。

   ● 警告信号:如电动机停止、过热。

   变频器从PC接收控制信号,然后控制电动机。变频器将状态信号发送给PC并提供有关控制信号对电动机或某一过程所起作用的信息。如果由于不正常的情况使变频器停止工作,警告信号被传送给PC,PC可通过Rs~485来控制多台变频器或遥控从属于其他控制面板的设备。

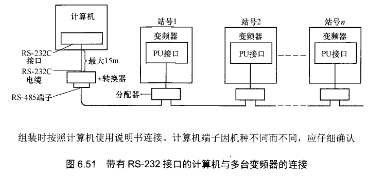

   带有RS-232接口的计算机与多台变频器的组合,如图6.51所示。

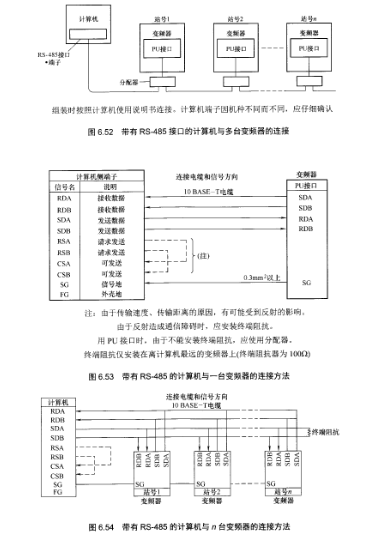

   带有Rs-485接口的计算机与多台变频器的组合,如图6,52所示。

   带有RS-485的计算机与一台变频器的连接,如图6.53所示。

   带有Rs-485的计算机与刀台变频器的连接,如图6.54所示。
