旋转开关控制电路
发布时间:2018/1/11 22:03:53 访问次数:772

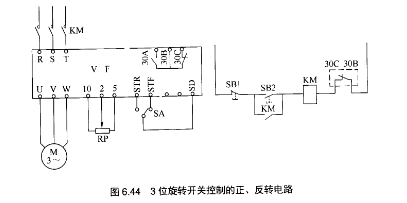

3位旋转开关控制的正、反转电路如图6.44所示。
图6.44 3位旋转开关控制的正、反转电路 JAN1N5419
按下sB2,交流接触器ΚM形成自锁,主触点KM接通。当3位旋转开关旋转到sTF位置时,电动机可以正转;旋转到STR位置,电动机可反转;在停止位置,电动机不转。图6.狃所示电路的优点是简单;缺点是难以避免由KM直接控制电动机或在sA尚未停机的情况下通过ΚM切断电源的误动作。
3位旋转开关控制的正、反转电路如图6.44所示。
图6.44 3位旋转开关控制的正、反转电路 JAN1N5419
按下sB2,交流接触器ΚM形成自锁,主触点KM接通。当3位旋转开关旋转到sTF位置时,电动机可以正转;旋转到STR位置,电动机可反转;在停止位置,电动机不转。图6.狃所示电路的优点是简单;缺点是难以避免由KM直接控制电动机或在sA尚未停机的情况下通过ΚM切断电源的误动作。
上一篇：正转控制电路
上一篇：继电器控制的正、反转电路
