正转控制电路
发布时间:2018/1/11 22:01:40 访问次数:499
正转控制电路 JAN1N3998A

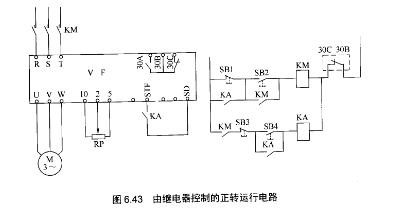

由继电器控制的正转运行电路如图6.43所示。
由图6.43绍可以看出,电动机的启动与停止是由继电器KA来完成的。在接触器KM未吸合前,继电器KA是不能接通的,从而防止了先接通ΚA的误动作。而当KA接通时,其常开触点使常闭按钮AB4失去作用,只有先按下电动机停止按钮sB3,在KA失电后KW1才有可能断电,从而保证了只有在电动机先停机的情况下,才能使变频器切断电源。
正转控制电路 JAN1N3998A
由继电器控制的正转运行电路如图6.43所示。
由图6.43绍可以看出,电动机的启动与停止是由继电器KA来完成的。在接触器KM未吸合前,继电器KA是不能接通的,从而防止了先接通ΚA的误动作。而当KA接通时,其常开触点使常闭按钮AB4失去作用,只有先按下电动机停止按钮sB3,在KA失电后KW1才有可能断电,从而保证了只有在电动机先停机的情况下,才能使变频器切断电源。
