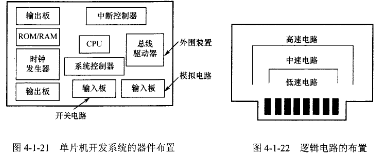

在印制板上布置逻辑电路时,原则上应在输出端子附近放置高速电路,如光电隔离器等,S4PGHM3/86A在稍远处放置低速电路和存储器等,以便处理公共阻抗的耦合、辐射和串扰等问题;在输入、输出端放置缓冲器,用于板间信号传送,可有效防止噪声干扰,如图⒋1-22所示。

图⒋191 单片机开发系统的器件布置

图⒋1ˉz2 逻辑电路的布置

如果印制板中有接触器、继电器、按钮等元件,操作时均会产生较大火花放电,必须采用相应的RC电路来吸收放电电流。一般R取1砭⑽,C取2.2叫7uF。

CMOS的输入阻抗很高,且易受感应,因此在使用时对不用端要接地或接正电源。

图⒋191 单片机开发系统的器件布置

图⒋1ˉz2 逻辑电路的布置

如果印制板中有接触器、继电器、按钮等元件,操作时均会产生较大火花放电,必须采用相应的RC电路来吸收放电电流。一般R取1砭⑽,C取2.2叫7uF。

CMOS的输入阻抗很高,且易受感应,因此在使用时对不用端要接地或接正电源。
