接零保护
发布时间:2017/12/10 11:32:26 访问次数:577
在变压器中性点接地系统(见图⒉3砭)中,变压器二次侧中性点接地称为工作接地,M28W160ECB70ZB6从中性点引到用户的线称为工作零线。对该系统而言,采用外壳接地己不足以保证安全,应采用保护接零,即将设备金属外壳与工作零线相连接。当绝缘损坏,有一相碰壳时,该相与零线就形成短路。利用短路时产生的大电流,使熔断器或过流开关断开,切断电源,进而可防止电击危险。
这种采用保护接零的供电系统,除工作接地外,还必须有重复接地保护,尤其是在供电线路长和分支供电系统中,必须采用重复接地,这些属于电工安装中的安全规则。

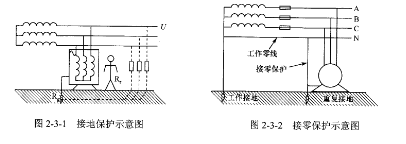

图⒉3-1 接地保护示意图
在变压器中性点接地系统(见图⒉3砭)中,变压器二次侧中性点接地称为工作接地,M28W160ECB70ZB6从中性点引到用户的线称为工作零线。对该系统而言,采用外壳接地己不足以保证安全,应采用保护接零,即将设备金属外壳与工作零线相连接。当绝缘损坏,有一相碰壳时,该相与零线就形成短路。利用短路时产生的大电流,使熔断器或过流开关断开,切断电源,进而可防止电击危险。
这种采用保护接零的供电系统,除工作接地外,还必须有重复接地保护,尤其是在供电线路长和分支供电系统中,必须采用重复接地,这些属于电工安装中的安全规则。
图⒉3-1 接地保护示意图
