测试方法

   按图D.3~图D.6所述的一般要求,保持EUT的基本测试配置的基础上,确保EUT产生最大辐射发射的面朝向测量天线,按图D⒛所示的配置进行测试,并符合如下要求: LM2940IMP-12

⒏对所有配置,天线应距测试配置边界的前缘1m;

   b.除1⒄0mm拉杆天线外,天线应高于地面接地平板12∞mm;

   ⒍确保天线任何部分距屏蔽室的壁面不小于1m,距顶板不小于0.5m;

   d.对使用测试工作台面的测试配置,对拉杆天线附加定位要求和对测试工作台接地平板的距离示于图中;

   e.对大型EUT在屏蔽室地板平面上的不固定安装,将1000mm拉杆天线匹配网络搭接和安装在接地平板上,不用地网。

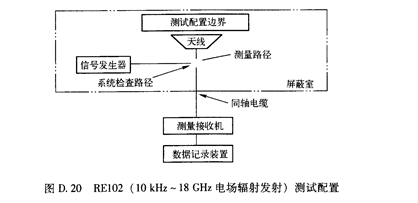

  按图D。zO所示的测量路径,确定EUT及其有关电缆的辐射发射。

   ⒏采用本标准规定的带宽和最小测量时间,使测量接收机在整个适用的频率范围内扫描;

   b,对~sO MHz以上的频率,天线应取水平极化和垂直极化两个方向;

  ⒍对以下所述确定的每个天线位置进行测试。

   要求放置天线位置数量,取决于EUT测试边界尺寸和EUT包括的分机数量,同时也取决于天线的方向性图。

   对低于2∞MHz测试,用下列准则确定具体的天线位置:     ~

   a。对小于3m测试边界边缘的布置,要求天线放置一个位置,且天线应位于相应边界边缘的中垂线上;

   b。对大于3m测试边界边缘的布置,按图D.21中所示的间隔采用多个天线位置。用从一个边缘到另一个边缘的距离(单位为m)除以3并将其上进为整数,就是天线位置数。
