雷击(主要模拟间接雷):例如,雷电击中户外线路,有大量电流流人外部线路或接地电阻,因而产ISO7231CDWR生的干扰电压;又如,间接雷击(如云层间或云层内的雷击)在线路上感应出的电压或电流;再如,雷电击中了邻近物体,在其周围建立了电磁场,当户外线路穿过电磁场时,在线路上感应出了电压和电流;还如,雷电击中了附近的地面,地电流通过公共接地系统时所引人的干扰。

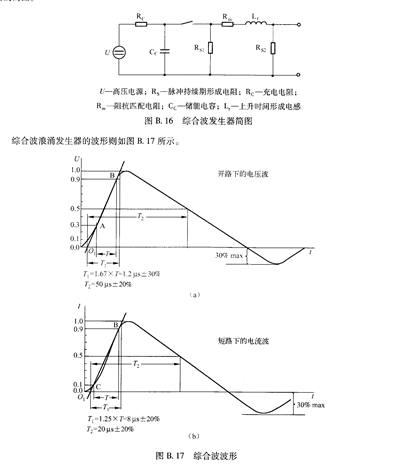

   切换瞬变:例如,主电源系统切换时(例如补偿电容组的切换)产生的干扰;又如,同一电网中,在靠近设备附近有一些较大型的开关在跳动时所形成的干扰;再如,切换有谐振线路的晶闸管设备;还如, 前时问:r1=1.笏×r=8灬±3o%,半峰值时间:马=⒛u±zO%。除了具有能产生图B.17所示的波形外,综合波发生器还应具有以下基本性能要求:

   开路输出电压(峰值):0,5~4kV;

   短路输出电流(峰值):0.zs~2kA;

   发生器内阻:2Ω(可附加电阻10Ω或zIO Ω,以便形成12Ω或42Ω的发生器内阻);

   浪涌输出极性:正/负;

   浪涌移相范围:0°~~sb0°;

  最大重复率:至少1犯/分钟。

   对于用于通信线路测试的10/7∞ILs浪涌电压发生器发生器的基本线路如图B.18所示。相应CCIπ电压浪涌波形如图B,19所示。
