TMPO1迟滞曲线
发布时间:2017/6/26 21:26:16 访问次数:857
220Ⅴ交流电经过隔离变压器降压、整流、滤波后变成了σIN=贺Ⅴ。⒛Ⅴ再经过LMz~s76HⅤT变换后成为5Ⅴ ⅤCCH,即控制电路的供电电源(此部分电源系统与设备中的其R。
他供电电源系统完成隔离,参考地GNDH浮空)。TMPO1是可编程温度传感器,内部功能TAS5731MPHPR框图如图6.55所示。

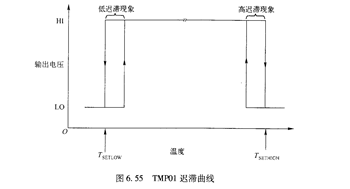

当外界温度降低到一定时,TMPO1的OⅤER脚会输出一电平信号(即图6.53中的CTL1信号),通过MOS管MMDF~3N03D的驱动,使继电器(图6.53中RELqY)常开触点闭合,给电热丝供电。当升高到一定的温度时,TMPO1的0ⅤER脚会输出一个相反的电平,使继电器的常开触点断开,电热丝停止工作。为了防止临界温度点的输出不确定,TMPO1还设置有温度迟滞的功能。TMPO1迟滞曲线如图6.55所示。
在定位试验时,用电吹风吹温度传感器,同时用红外温度测量计测试温度传感器的温度,可以发现在吹热风时温度上升,吹冷风降温时,温度持续下降。不存在温度的大幅度波动,说明温度传感器是没有问题的。测试电源ⅤCCH没有问题,再测试MOS管输出电平和温度传感器输出电平反相,与设计相符,说明MOs管没有问题。在定位试验中还发现,基本上每次继电器切换后,都会继续存在相当数量的多次快速切换现象,即继电器的触点闭合一断开一闭合,来回振荡,同时继电器触点两端可以看到火花。温度下降时更为严重,温度下降得越慢,振荡越严重。就是这个长期的振荡及与其一起产生的火花导致继电器损坏。为何会产生振荡与火花呢?
220Ⅴ交流电经过隔离变压器降压、整流、滤波后变成了σIN=贺Ⅴ。⒛Ⅴ再经过LMz~s76HⅤT变换后成为5Ⅴ ⅤCCH,即控制电路的供电电源(此部分电源系统与设备中的其R。
他供电电源系统完成隔离,参考地GNDH浮空)。TMPO1是可编程温度传感器,内部功能TAS5731MPHPR框图如图6.55所示。
当外界温度降低到一定时,TMPO1的OⅤER脚会输出一电平信号(即图6.53中的CTL1信号),通过MOS管MMDF~3N03D的驱动,使继电器(图6.53中RELqY)常开触点闭合,给电热丝供电。当升高到一定的温度时,TMPO1的0ⅤER脚会输出一个相反的电平,使继电器的常开触点断开,电热丝停止工作。为了防止临界温度点的输出不确定,TMPO1还设置有温度迟滞的功能。TMPO1迟滞曲线如图6.55所示。
在定位试验时,用电吹风吹温度传感器,同时用红外温度测量计测试温度传感器的温度,可以发现在吹热风时温度上升,吹冷风降温时,温度持续下降。不存在温度的大幅度波动,说明温度传感器是没有问题的。测试电源ⅤCCH没有问题,再测试MOS管输出电平和温度传感器输出电平反相,与设计相符,说明MOs管没有问题。在定位试验中还发现,基本上每次继电器切换后,都会继续存在相当数量的多次快速切换现象,即继电器的触点闭合一断开一闭合,来回振荡,同时继电器触点两端可以看到火花。温度下降时更为严重,温度下降得越慢,振荡越严重。就是这个长期的振荡及与其一起产生的火花导致继电器损坏。为何会产生振荡与火花呢?
