某型号LED显示屏的传导骚扰整改案例
发布时间:2017/4/8 20:28:15 访问次数:550
如图z-16所示为某型号LED显示屏传导测试不合格曲线。
分析:由图γ-16可以看出,在16,犭MHz和21。笏MHz处,平均值超过限值,干扰信号呈梳状分布,HDMP-1636A这是数字脉冲信号的高次谐波干扰的典型特征。查看屏内的电路结构,发现主控板中的晶振与其他信号线共地,且没有对晶振进行滤波处理,从而导致了传导超标。

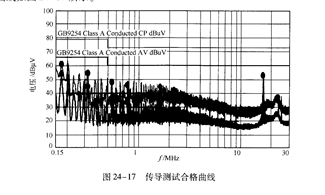

整改措施:在已经确定干扰源头的情况下,更换使用了另一厂家生产的主控板。这块主控板的PCB设计符合电磁兼容的要求,尤其是对晶振时钟进行了滤波,且晶振周围的地与信号地之间用一个磁珠相连,达到了比较好的效果。传导测试合格的曲线如图⒛-17所示。
如图z-16所示为某型号LED显示屏传导测试不合格曲线。
分析:由图γ-16可以看出,在16,犭MHz和21。笏MHz处,平均值超过限值,干扰信号呈梳状分布,HDMP-1636A这是数字脉冲信号的高次谐波干扰的典型特征。查看屏内的电路结构,发现主控板中的晶振与其他信号线共地,且没有对晶振进行滤波处理,从而导致了传导超标。
整改措施:在已经确定干扰源头的情况下,更换使用了另一厂家生产的主控板。这块主控板的PCB设计符合电磁兼容的要求,尤其是对晶振时钟进行了滤波,且晶振周围的地与信号地之间用一个磁珠相连,达到了比较好的效果。传导测试合格的曲线如图⒛-17所示。
