两台机柜之间产生的电磁骚扰整改案例
发布时间:2017/4/8 20:30:12 访问次数:394

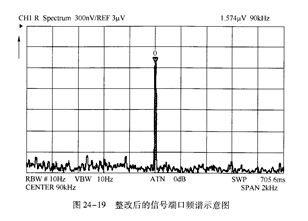

某单位制作了一套检测机柜,用于对温度、压力及相关的非电量信号进行检测,HDP4060并还原成温度等非电量单位来显示和控制,但两台机柜联机之后噪声特别大,主信号无法显示,导致整机无法正常工作3信号端口频谱示意图如图以-18所示。
单台机柜在进行各个单块印制电路板分调时,各个单块的印制电路板都基本正常并符合功能性指标;单台机柜在几个机箱连接后进行统调时,发现有时信噪比小,工作不正常;两台机柜联机联调时就完全不能正常I作。设计人员在调试过程中对具体电路反复地进行了检测、调整,故障现象依然没有改善。又对重点元器件进行了检查分析,仍然没有找到原因,整机联调工作无法进行。
某单位制作了一套检测机柜,用于对温度、压力及相关的非电量信号进行检测,HDP4060并还原成温度等非电量单位来显示和控制,但两台机柜联机之后噪声特别大,主信号无法显示,导致整机无法正常工作3信号端口频谱示意图如图以-18所示。
单台机柜在进行各个单块印制电路板分调时,各个单块的印制电路板都基本正常并符合功能性指标;单台机柜在几个机箱连接后进行统调时,发现有时信噪比小,工作不正常;两台机柜联机联调时就完全不能正常I作。设计人员在调试过程中对具体电路反复地进行了检测、调整,故障现象依然没有改善。又对重点元器件进行了检查分析,仍然没有找到原因,整机联调工作无法进行。
