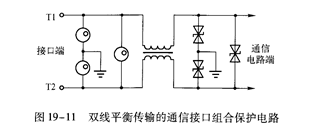

该电路采用放电管与TⅤS组合保护方式,中间的共模扼流圈用来隔离放电管与TⅤS。 A1280A-PG176C放电管与TⅤS分别安装在通信线间及通信线与地之间,分别抑制通信线间的横向浪涌和通信线与地之间的纵向浪涌。通常情况下,平衡传输的通信线多采用双绞屏蔽线,此时横向浪涌一般非常小,通信线间横向浪涌抑制器件可以省略。

   当通信速率比较高时,TⅤS管务必选择低结电容式的器件,否则会影响通信的正常进行;特别是对那些主-从多机(假设为刀台)通信电路,台设备上的保护线路均是并联的,TⅤS管结电容会呈泥倍地增加,TⅤs管结电容若不够低,可能会出现双机通信正常,多机通信不正常的情况。为降低简单的通信接口成本,也可将中间的共模扼流圈换为两个独立的电阻,电阻的阻值在数欧姆到数十欧姆之间,在不影响正常通信的情况下,电阻可以尽量大些。

   采用此保护电路需要注意,若通信接口电路中含有绝对值超过10Ⅴ的直流信号(如电话网络含有鲳Ⅴ直流),气体放电管不可直接使用,此时可以应在气体放电管上串联压敏电阻,以克服气体放电管的续流效应,同时,叉避免了压敏电阻的大的结电容影响通信。更高频率的保护就主要是采用放电管,取消TVS管,气体放电管的残压通过共模扼流圈吸收,否则很难满足传输速率要求。如图19-11所示电路适用于平衡传输的通信接口及信号回线与机壳地分开走线的非平衡传输的通信口的浪涌保护。对同轴电路的通信接口,应通过同轴电路的屏蔽层与机壳良好连接,机壳接地,来实现浪涌防护。
