USBz。0接口在高速差动信号传输下,由于接地层与电源层的信号摇摆,使得电磁噪声增加。AD8605ARTZ因此,为避免串扰,保证信号数据的完整性,除去会混人高速传送信号中的共模噪声是EMC设计的必要对策。

   如图11-9所示,在数据电源线和地线上分别串联一颗阻抗为⒓0Ω、额定电流为2A的磁珠PZ2012U121-2RO,在差分线对上串联一颗共模阻抗为9OΩ的共模扼流器SDCW2010-2-9O0。共模扼流器由两根导线同方向绕在磁芯材料上,当共模方式电流通过会因磁通量叠加而产生高阻抗。对于差模方式的电流,因磁通量互相抵消雨产生较小阻抗。以SDσ⒓010-2-⒛0为例,在100MHz的差模阻抗仅为1.6Ω,从

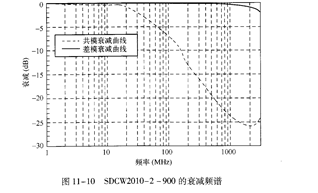

图11-10的衰减特性也能看出共模扼流器对差分信号不会造成影响,主要是针对共模电流做选择性的衰减。
