静电放电的危害无处不在,而由于UsB接口的可热插拔,会容易因不可避免的人为因素导致静电损坏器件,H0006如死机、烧板等。使用USB接口的用户迫切要求加入ESD防护器件。

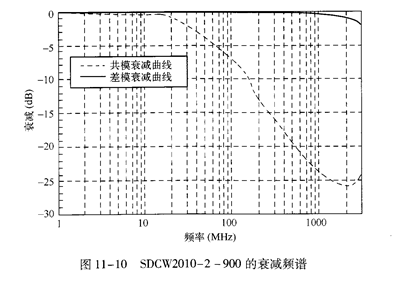

   如图11-11所示,数据电源线、地线各接一颗I作电压为5.5Ⅴ、电容为100pF的压敏电阻SDⅤ1005A5RsC101NPr并将其连到屏蔽地上,差分线对因数据传送速度高达480Mbps,需要输人电容小于4pF的器件。而较大的电容能使数据信号波形恶化,甚至导致出现位错误。因此接人工作电压为18Ⅴ、电容最大值为4pF的压敏电阻器

sDⅤ1005H1SOαROG"。图11-12的电压波形也验证了4pF电容的压电阻器对U出2.0的信号波形的变形影响不大。
