W181系列℃是Cypre“公司⒛OO年推出的器件,该系列结合了PLL扩展频谱频率合成的技术,ACS758LCB-100B-PFF-T通过一个低频载波对输出进行频率调制,电磁干扰峰值就会大幅度减弱。这种技术的应用使得系统能通过难度越来越大的EMC测试,而不用采用昂贵的屏蔽措施或因通不能通过测试而重新设计。在系统中,应用该技术,不仅电磁干扰在各类时钟线路和所有与时钟同步的信号中减弱,而且使用此技术的好处也随着系统中地址和数据总线数量的增加而不断增加。

  W181系列的主要特点包括在输出端产生最优的经减弱的时钟信号;输出频率可选择;可向下扩展-1。笏%或一3.75%的输人;内部集成了环路滤波器;3.3Ⅴ或5Ⅴ工作电压;8引脚S0IC或14引脚TSS0P封装。

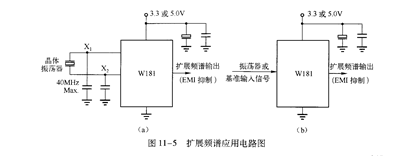

如图11-5所示为W181的典型应用电路框图。如图11-5(a)所示为外接晶体振荡器的情况,如图11-5(b)所示为外接时钟输人信号的情况。
