W181内部原理框图
发布时间:2017/3/18 21:48:53 访问次数:638

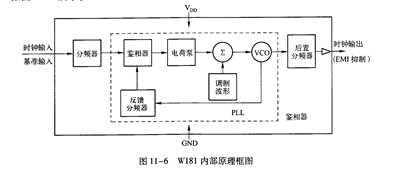

W181采用了频率锁相环(PLL)技术来调制输人时钟,出时钟,它的频率可缓慢地扫过一个接近于输入信号的窄带。ACT4088US-T如图1-6所示。
输人基准信号通过分频器除以o后输人到鉴相器中。来自ⅤCo的信号被反馈分频器除以P后也送到鉴相器中。PLL迫使ⅤCo输出信号的频率发生变化直到被分频后的输出信号和被分频的基准信号在鉴相器的输人端匹配。输出频率等于基准频率的P/Q的比例倍(注意:对于W181输出频率等于输人频率)。扩展频谱频率时钟发生的独特性在于一个调制波形在输人端经过叠加才进人ⅤC0中,这使得ⅤCo的输出能缓慢扫过预置频带。
W181采用了频率锁相环(PLL)技术来调制输人时钟,出时钟,它的频率可缓慢地扫过一个接近于输入信号的窄带。ACT4088US-T如图1-6所示。
输人基准信号通过分频器除以o后输人到鉴相器中。来自ⅤCo的信号被反馈分频器除以P后也送到鉴相器中。PLL迫使ⅤCo输出信号的频率发生变化直到被分频后的输出信号和被分频的基准信号在鉴相器的输人端匹配。输出频率等于基准频率的P/Q的比例倍(注意:对于W181输出频率等于输人频率)。扩展频谱频率时钟发生的独特性在于一个调制波形在输人端经过叠加才进人ⅤC0中,这使得ⅤCo的输出能缓慢扫过预置频带。
