输入/输出地的结构
发布时间:2017/3/8 21:50:11 访问次数:627

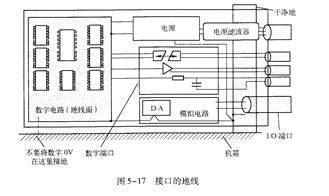

为了减小电缆上的共模辐射,须对电缆采取滤波和屏蔽技术,但不论滤波还是屏蔽都需要一个没有受到内部骚扰污染的干净地。当地线不干净时, G690L293T73滤波在高频时几乎没有作用,除非在布线时就考虑这个问题,一般这种干净地是不存在的。干净地既可以是PCB上的一个区域,也可以是一块金属板。所有输入/输出线的滤波和屏蔽层必须连接到干净地上,如图5-17所示。干净地与内部的地线只能在一点相连,这样可以避免内部信号电流流过干净地,造成污染。
为了ESD防护的目的,必须将电路地线连接到机壳上。当电路地与机壳需要直流隔离时,可以使用10~100nF的射频电容器连接。绝对不要将数字电路的地线面与模拟电路地线面的区域重叠,因为这样会数字电路骚扰耦合进模拟电路。数字地和模拟地可以在D/A转换器的部位单点连接。直接与数字电路相连的接口应使用缓冲器,以避免直接连到数字电路的地线上,较理想的接口是光电隔离器,但是会增加成本。当不能提供隔离时,可以使用以输入/输出地为参考点的缓冲芯片,或者使用电阻或扼流圈缓冲,并在电路板接口处使用电容滤波。
