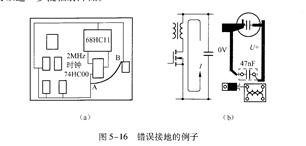

地线面的一个主要好处是能够使辐射的环路最小,这保证了PCB的最小差模辐射和降低对外界骚扰的敏感度。G3898当不使用地线面时,为了达到同样的效果,必须在高频或敏感PCB走线的邻近设置一根地线。如图5-16所示是两种错误的布线方式。

   如图5-16(a)所示,微处理器68HC11的2MHz时钟信号送到弘HC00,

Tz】HCOO的另一个输出送回微处理器的一个输入端。两个芯片的距离较近,可以使连接线尽量短。但它们的地线连到了一根长地线的相反的两端,结果使2MHz时钟信号的回流绕了PCB整整一周,其环路面积近似是电路板的面积。实际上,可从A到B连接一根短线,使2MHz时钟的谐波辐射减少15~⒛dB,如果使用地线网格,还可以进一步使辐射降低。

   如图5-16(b)所示,一个由工作频率为硐0kHz的功率M0叩ET构成的开关电源,瞬变时间为10“数量级,因此开关波形的谐波分量超过了100MHz。去耦电容器距离开关管的距离有几厘米,结果在电源和地线之间形成了较大的环路。在开关管和变压器的邻近设置一只绍nF的射频去耦电容,有效地减小了这个环路中的射频电流,结果使10MHz以上的传导发射减小了9OdB。

   表面安装技术能够有效地减小信号环路面积,但为了充分发挥表面安装技术的优点,应使用专门有一层地线面的多层板布线:由于在双面PCB上使用表面安装技术仅能获得有限的改进,因此在双层PCB中,使用表面安装技术仅仅将整个板的尺寸减少了,也就是将走线缩短了c而在多层PCB中,信号环路面积明显减少。
