①以万用表低压挡位测量稳压二极管时,因表内电池电压(1.5V)不足以造成稳压二极管的反向击穿,故只能测量其正、反向电阻,并判断其性能的好坏。NC7SZ66M5X若要测量其稳压值,则必须采用高阻挡位。检测时将万用表置于R×10k挡位,红表笔接人稳压二极管正极、黑表笔接人负极;待指针偏转至某一个稳定值后,记录万用表的直流电压挡DC10V的读数J,并根据公式(63)来计算稳压二极管稳的稳压值。

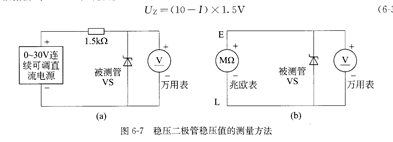

   ②以0~30V连续可调的直流电压,对稳压值在13V以下的稳压二极管稳进行检测;检测时将电源调节至15V,电源正极接入一只1.5kΩ的限流电阻后再与被测稳压二极管的负极相连,电源负极与稳压二极管的正极相连,接入万用表以测量稳压二极管两端的电压

值;万用表的读数即为稳压二极管的稳压值E图67(a)]。若稳压值高于13V,则将稳压电源调节至⒛V以上,重复上述试验步骤。

   ③选用低于1000V的兆欧表测试稳压二极管。如图67(b)所示,将兆欧表正端接人稳压二极管的负极、兆欧表的负端则接入稳压二极管的正极;依照一定的规律匀速低摇动兆欧表手柄,同时以万用表测量稳压二极管两端的电压值,待万用表电压测量值稳定后读取数

据,该数据即为稳压二极管的稳定电压值。若测量时出现稳压值时高时低的现象,则表明该稳压二极管性能不良。
