三端电容也有其不足,如图3-8所示,三端电容最主要的问题是接地引脚在PCB走线上的分布电感会造成滤波效果的下降。同时,输人、输出端之间的寄生电容也会造成输人、 C0402C0G1C100D020BC输出引脚之间的高频耦合。

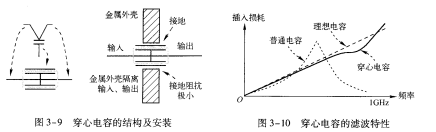

穿心电容可以克服三端电容以上的缺点,其结构如图3-9所示,其滤波特性如图3-10所示。从滤波特性曲线上可以看到,穿心电容的特性非常接近理想电容的特性,在1GHz以上的频率段依然保持良好的容性,且有极佳的插人损耗。对高频干扰有极佳的滤波效果,非常适用于高频信号线的滤波。

   穿心电容之所以能有效地滤除高频骚扰,是因为穿心电容不仅没有接地引线电感造成电容谐振频率过低的问题,而且穿心电容可以直接安装在金面板上,利用金属面板起到高频隔离的作用。各种形式的穿心电容如图3-11所示。
