尽管从滤除高频噪声的角度来看,电容的谐振是不希望产生的,但是电容的谐振并不`总是有害的。C0402C0G1C0R5C020BC当要滤除的骚扰频率确定时,可以通过调整电容的容量,使谐振点刚好落在骚扰频率上。

   在实际工程中,要滤除的电磁骚扰频率往往高达数百兆赫兹,甚至超过1GHz。对这样的高频电磁骚扰必须使用三端电容或穿心电容才能有效地将其滤除。普通电容不能有效地滤除高频骚扰是因为电容引线电感对高频信号呈现较大的阻抗,削弱了对高频信号的旁路作用。

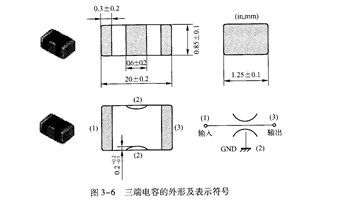

   三端电容的外形、表示符号及插入损耗分别如图3-6和图3-7所示。与两端电容相比,三端电容信号引脚的特殊结构,决定了同样材料和容量的三端电容比两端电容具有更低的等效串联阻抗和更高的谐振频率。通常情况下,两端贴片陶瓷电容适用于电源线滤波和去耦,三端贴片陶瓷电容适用于信号线的滤波。
