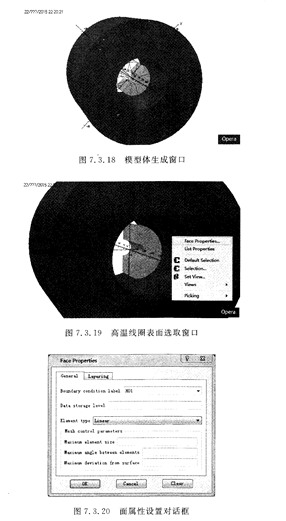

下面设置加热源。单击菜单栏命令Model一&t Boundary Conditions,弹出如图7,3.21所示的边界条件设置对话框。

   在对话框左侧框中选择一边界条件,本例中只有一个,单击选中H01,对话框右侧栏出现可设置的边界条件参数。MM74HC373SJX右侧栏上半部分为热边界条件,包括热绝缘Perfect iⅡulator、固定温度Fixed temperaturc、热功率密度Heat flux、热传导Heat tmnsfer、热辐射Thcrmalradiation,以及联合边界条件Combined boundary∞ndition。这里选择Heat Ⅱux,并在下面的框中输人图示内容。其中,井BC1为之前定义的变量单位面积热功率密度,RANGE为opera3D自带数学函数,表示在一定范围内为1,超过该范围则为0,例如式中RANGE(X; l,5;2.05)代表当宓坐标值位于1.0~2.05之间时,RANGE函数值取1,否则取0。使用RANGE函数即规定了热功率的具体空间位置,式中的第二个RANGE函数规定了在轴向位置1上位于一个超导带材宽度以内的空间。对于该式也可以将前面定义的BC1的部分直接填人。注意图7.3.11中BC1定义式前是带负号的,意味着该热功率是从线圈表面由外向内输人的,即该表面被加热。对话框右侧栏下部为电磁场边界条件,这里保持默认即可,然后单击OK按钮返回主窗口。
