色环标注法
发布时间:2017/1/15 18:59:44 访问次数:2263
色环标注法

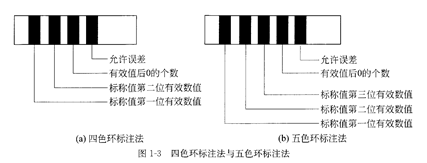

该方法是一不同颜色的带或点在电阻体上标示出标称阻值与允许偏差。它可分IRF540NPBF为色环法和色点法两类,其中最常用的是色环法,其代表数值详见表⒈5。 色环法根据色环的数量,又可分为四色环标注法和五色环标注法,如图⒈3所示。
数码标示法
该方法是以电阻体上的3位数字来标注电阻标称值,即当电阻值大于或等于10Ω时,其阻值可用一个3位数字来标注。这3位数字中,前2位表示阻值的有效数值,第3位则表示指数(0的个数);而当电阻值小于10Ω时,在意数字和字母R标注,R表示小数点、单位亦是Ω。
色环标注法
该方法是一不同颜色的带或点在电阻体上标示出标称阻值与允许偏差。它可分IRF540NPBF为色环法和色点法两类,其中最常用的是色环法,其代表数值详见表⒈5。 色环法根据色环的数量,又可分为四色环标注法和五色环标注法,如图⒈3所示。
数码标示法
该方法是以电阻体上的3位数字来标注电阻标称值,即当电阻值大于或等于10Ω时,其阻值可用一个3位数字来标注。这3位数字中,前2位表示阻值的有效数值,第3位则表示指数(0的个数);而当电阻值小于10Ω时,在意数字和字母R标注,R表示小数点、单位亦是Ω。
