为了模拟超导磁体失超过程,需要在模型中设置一个外部加热源使线圈局部发生失超。MM74HC245ASJX为了设置这个加热源,一种较为简便的方法是在线圈模型表面直接选取部分面作为加热区域。

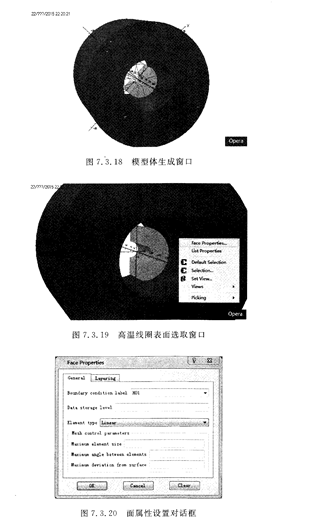

   首先将所有模型内的有限元实体生成一个体,单击菜单栏Model一Creatc Model Body命令,模型如图7.3.18所示。此时,除了网格划分,模型中的实体都无法再修改。可以看到,内插高温超导线圈有限元的实体变为1/2模型,而外部低温超导线圈由于是非有限元创建的,仍然显示全部模型。

   鼠标右击高温线圈内表面使其高亮,如图7.3,19所示,在弹出的快捷菜单中选择FaceProperties命令,弹出如图7.3.20所示的面属性设置对话框。在边界条仵标签Boul1dary∞ndition1abcl中输入自定义名称H01。单击OK按钮返回主窗口。
