对话框中给出了铜棒内的磁场能Encrgy、铜棒发热功率Power loss、各方向的洛伦兹力Lorentz force,以及积分的总体积Volume等参数,注意这些参数是瞬时值。MC14050BDR2G该命令是Opera3D的快捷计算方式,其实质是通过对相应场值进行体积分得到的,这一点在图6.2.42上的每个物理量后面都有指出,如Energy即由int B。H/2dv进行积分得到。

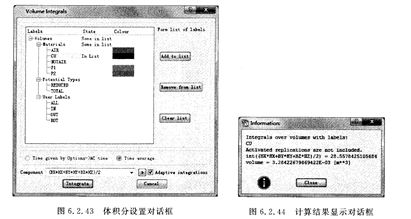

   Opera3D提供任何场值或某场值函数的体积分计算,单击工具栏中的噩按钮执行体积分,弹出如图6.2.43所示的体积分设置对话框。

   首先在对话框右侧单击Clmr list按钮取消之前的所有选择,然后在对话框左侧的选择树中选择Volumes9Material→CU,再单击右侧的Add to hst按钮,即只选择材料名称为CU的所有实体,即只计算铜棒的相关值;在下方Component下拉列表中输人要进行体积分的场值或场值的某一函数,这里要计算铜棒内的磁场能量,即输人磁通量密度B与磁场强度Fr的内积除以2,注意该场值表达式只能由矢量的分量即标量表达,所以输人了B与H的各分量表达的磁场能量式(BXx HX+BYx HY+Bz※Hz)/2。选择对话框下部的Adaptive i11tegration选项,即计算采用更精确的迭代积分。最后单击Integrate按钮进行计算。计算完成后弹出如图6,2,狃所示结果显示对话框。
