一、实验目的

   (1)熟悉555集成电路的电路结构、工作原理及其特'点。

   (2)555集成电路的基本应用。

   二、实验原理

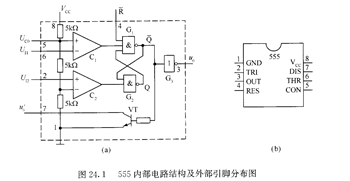

   555又称为集成定时器,是一种数字、模拟混AD790SQ合型的中规模集成电路,其应用十分广泛。它是一种产生时间延迟和多种脉冲信号的电路。由于内部电压标准使用了3个5kΩ电阻,故取名为555电路。其电路类型有双极型和CMOS型两大类,二者的结构与工作原理类似。几乎所有的双极型产品型号最后的3位数码都是555或556,所有的CMOS产品型号最后4位数码都是7555或7556,二者的逻辑功能和引脚排列完全相同,易于互换。555和7555是单定时器,556和7556是双定时器。双极型的电源电压范围为:+5~+15V,输出的最大负载电流可达~900mA;CMOS型的电源电压范围为:+3~+18V,但输出最大负载电流在4mA以下。555内部电路结构及外部引脚分布如图24.1所示。
