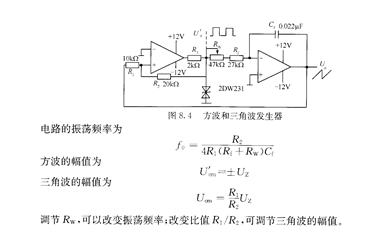

方波和三角波发生器

   (1)将电位器Rw调至合适位置,用示波器观察并描绘三角波输出U。及方波输出叫,测其幅值、频率及Rw值,记录数据。

AD823ARZ

   (2)改变Rw的位置,观察对U、U:幅值及频率的影响。

   (3)改变R1(或R2),观察对U、LJ幅值及频率的影响。

   预习要求

   (1)复习有关正弦波振荡器、三角波及方波发生器的丁作原理,并估算图8.2、图8,3和图8.4电路的振荡频率。

   (2)设计实验表格。

   (3)为什么在RC正弦波振荡器电路中要引入负反馈支路?为什么要增加二极管VD1和VD2?它们是怎样稳幅的?

   (4)怎样测量非正弦波电压的幅值?
