该模型由一对永磁磁极和铜棒3个实体组成。通过0pera Manager打开建模程序Modeller藩之后(参考第2.2节), MC14538BF首先建立该对永磁体。

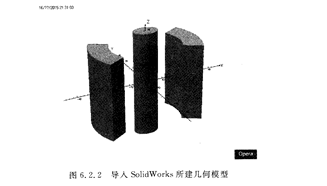

   本例中,永磁体通过导人外部机械制图软件SolidWorks所建模型文件建立几何模型。单击菜单栏命令Create→Insert打om File一()ther Flles,在弹出的对话框中选择CARMEN~ROT,igs文件,单击OK按钮,打开的主窗口如图6.2,2所示。

  刚导人的模型Opera3D默认的材料为空气,因此3个实体的颜色默认均为灰色。对于导人的其他软件建立的模型,有时模型会有一些建模时留下的缺陷、无定义点及曲线等,不利于后续有限元建模,因此导人模型后可以用Opera3D自带的模型检查和修正命令对导人模型进行适当修正。确保工具栏中的按钮鹬被选中,即此时可以在主窗口中选择实体。然后单击工具栏中的实体全部选择按钮掇,即所有实体被选中并高亮。在主窗口任意处单击鼠标右键,在弹出的快捷菜单中选择Check命令,弹出如图6.2.3所示模型检查设置对话框:  选择检查级别Checking level,越高级别对应的检查标准越高,但是耗时越长,然后选中修正边点选项Try to repair edges and vertices,单击OK按钮,弹出检查情况报告对话框,如图6.2.4所示。
