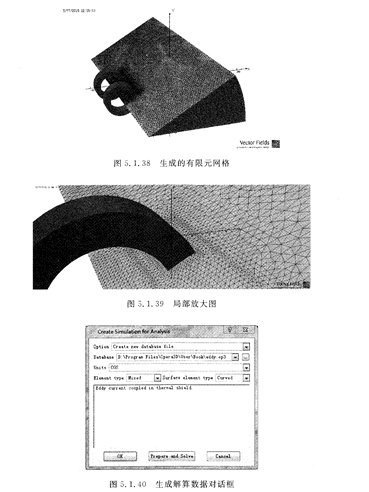

对话框内就一个参数,代表网格生成过程中空间两点的尺寸辨别误差。此参数越小,体网格划分越能辨识小体积的几何体.一般可取1.0E-8。IDT7130LA25J如果生成体网格的时间过长,可能是局部网格质量太差的缘故,此时可中断Opera3D的体网格生成过程,再单击工具栏的按钮(仅在面网格或体网格生成过程中显示红色时才可单击),即可终止体网格的生成过程而不必等其最终报错。面网格和体网格的建立有时会不成功,此时需要多次调整网格划分参数。每次改变网格参数后,需要重新执行生成面网格、体网格等步骤,然后在视图上观察网格密度或形状的变化情况。体网格生成后模型如图5.1.38所示。
线圈附近的体网格放大图如图5.1.39所示。可以清晰地看到线圈及冷屏附近的网格尺寸小,因此网格很密,而越远处网格尺寸越大,网格越稀疏。最后,生成解算数据用于求解,单击菜单栏命令Model→Create Amlysis Database,弹出如图5.1.40所示的生成解算数据对话框。
对话框内就一个参数,代表网格生成过程中空间两点的尺寸辨别误差。此参数越小,体网格划分越能辨识小体积的几何体.一般可取1.0E-8。IDT7130LA25J如果生成体网格的时间过长,可能是局部网格质量太差的缘故,此时可中断Opera3D的体网格生成过程,再单击工具栏的按钮(仅在面网格或体网格生成过程中显示红色时才可单击),即可终止体网格的生成过程而不必等其最终报错。面网格和体网格的建立有时会不成功,此时需要多次调整网格划分参数。每次改变网格参数后,需要重新执行生成面网格、体网格等步骤,然后在视图上观察网格密度或形状的变化情况。体网格生成后模型如图5.1.38所示。
线圈附近的体网格放大图如图5.1.39所示。可以清晰地看到线圈及冷屏附近的网格尺寸小,因此网格很密,而越远处网格尺寸越大,网格越稀疏。最后,生成解算数据用于求解,单击菜单栏命令Model→Create Amlysis Database,弹出如图5.1.40所示的生成解算数据对话框。
