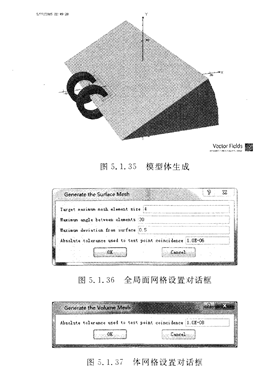

在生成有限元网格之前,需要先将所有模型内的实体包括背景空气域生成一个体。单ICL7612击菜单栏命令Model一Create Model Body,模型如图5.1.35所示时,除了网格划分,模型中的各实体都无法再修改。可以看到,有限元的实体(包括背景空气域)变为圆周方向1/12模型,而线圈是非有限元建立的,因此仍然显示全部模型。

   然后,先生成面网格,单击菜单栏命令Model→Generate Surface Mesh,弹出如图5.1.36所示的全局面网格设置对话框。对话框中的内容与实体中网格划分参数的含义相同,只是这里是全局设置。如果某实体没有设置其网格参数,如最大网格尺寸,那么其网格划分将自动采用此处的全局参数。此外,背景空气域默认采用此全局网格参数划分网格。全局网格一般用于背景空气域,离所建模型主体相距较远,因此其最大网格尺寸Target maximum mcsh clement s讫e选项一般比前述设置的大。在生成面网格之后,Opera3D根据已划分的面网格进行体网格划分。单击菜单栏命令Model→Gcncrate

Volume Mesh,弹出如图5,1.37所示的体网格设置对话框。
