解算数据文件的后缀名为,op3,需要在Database中指定。在生成解算数据文件同时,IL386D也会生成同名称的模型数据文件,后缀名为。opc;对话框中,Units框中可以选择标准单位⒏或者CGS等,这里选择的单位即为模型中几何坐标的单位,CGS单位可参照《Opera3d Reference Manual》或白寻相关资料;体单位类型Element type及面单元类型surfaceelemcrlt type框中一般选择hnear即可,其他mixed或者cu"ed选项使单元类型包含二次单元,即有限元单元内的形函数是非线性而是二次曲线形式的,这类单元的计算精度更高些但计算更加耗时;对话框中的下部分的窗框用于输入相关注释。

   单击Prepaxe and Sol次按钮,Opera3D会生成解算文件,然后自动调用解算程序进行解算。解算完成后生成后处理文件,覆盖原解算文件,即与解算文件同名。如果单击OK按钮,则只生成解算数据文件,供今后需要时再进行解算(在Opera Manager中,鼠标右键单击该解算数据文件,选择Solvc选项即可解算)。模型数据文件,opc生成后,随时可以直接打开进行如上几何模型建立、解算模块设置、网格划分生成等操作,进行调整或改进模型。对话框中单击Prepare and Solvc按钮(如果弹出一个问是否改写Overwrite的窗口,单

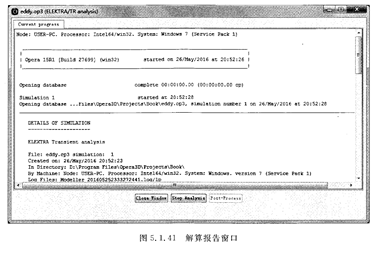

击即可),Opera3D会弹出一个解算报告窗口如图5.1.41所示。窗口内动态显示解算时间、迭代步骤和计算误差等解算信息,供读者参考。这些解算报告会自动保存在同目录下的.res文件中。解算报告窗口可以在Opera Mallager里设置是否显示。
