圆柱实体创建对话框
发布时间:2017/1/2 18:25:36 访问次数:373

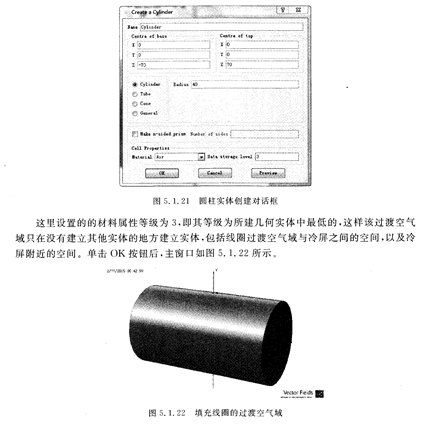

再下一步,填充线圈过渡空气域(也就是刚建立的两个过渡空气域)与冷屏之间的空间为过渡空气域,HEF4071BT并建立冷屏附近的过渡空气域。通过建立一个比冷屏尺寸大一些的实心圆柱体包裹住所有模型。单击工具栏的圆柱实体创建按钮∷犟∷,在弹出的话框中按图5,1,21所示填人数据。
图5.1.21 圆柱实体创建对话框
这里设置的的材料属性等级为3,即其等级为所建几何实体中最低的,这样该过渡空气域只在没有建立其他实体的地方建立实体,包括线圈过渡空气域与冷屏之间的空间,以及冷屏附近的空间。单击OK按钮后,主窗口如图5.1.22所示。
再下一步,填充线圈过渡空气域(也就是刚建立的两个过渡空气域)与冷屏之间的空间为过渡空气域,HEF4071BT并建立冷屏附近的过渡空气域。通过建立一个比冷屏尺寸大一些的实心圆柱体包裹住所有模型。单击工具栏的圆柱实体创建按钮∷犟∷,在弹出的话框中按图5,1,21所示填人数据。
图5.1.21 圆柱实体创建对话框
这里设置的的材料属性等级为3,即其等级为所建几何实体中最低的,这样该过渡空气域只在没有建立其他实体的地方建立实体,包括线圈过渡空气域与冷屏之间的空间,以及冷屏附近的空间。单击OK按钮后,主窗口如图5.1.22所示。
