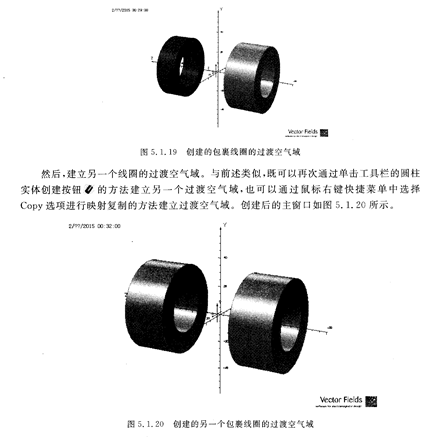

这里将该过渡空气域的材料属性等级Data storage level设置为5。在本例中,共设置3个等级,HEF4071BP其中金属冷屏的等级最高为10,其次是围绕线圈的过渡空气域等级为5,填充线圈过渡空气域与冷屏之间的过渡空气域的等级为3。其实只要保证各材料之间的等级大小关系即可,具体等级数值无所谓。等级属性不仅指定了相交部分材料特性的选择,还确定了相交部分实体网格参数的选择,因此可以先将内层的空气域等级设高,外层空气域等级设低,这样当外层空气域包裹内层空气域时,就可以保留内层空气域的网格尺寸等参数,从而实现由内到外网格大小的过渡。材料属性的等级既可以在建立实体的几何模型时设置,亦可以在后续的实体属性设置中再进行设置。单击OK按钮后,主窗口如图5.1.19所示。

   然后,建立另一个线圈的过渡空气域。与前述类似,既可以再次通过单击△具栏的圆柱实体创建按钮∷摩∷的方法建立另一个过渡空气域,也可以通过鼠标右键快捷菜单中选择Copy选项进行映射复制的方法建立过渡空气域。创建后的主窗口如图5.1.20所示。
