实验内容

   1.测试数据选择器74LS153的逻辑功能Q1900C-1N

   将74LS153地址端A1、AO、数据端1砀~1D3、使能端1s接逻辑开关,输出端1Q接逻辑电平显示器,按74L⒊53功能表逐项进行测试,记录测试结果。

   2,测试74LS151的逻辑功能

   测试方法及步骤同上,记录之。

   3.采用4选1的数据选择器扩展成8选1数据选择器

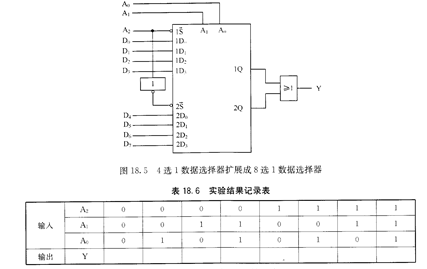

   按图18.5所示接线,通过实验记录。当输入地址变量(A2A1A。)分别为000,001,010,…111时,输出Y分别为输人信号D°~D7,填入表格18,6。

   (1)分析图18.5的工作原理,掌握数据选择器的扩展方法;

   (2)设计其他扩展方法,并画出接线图验证逻辑功能。
