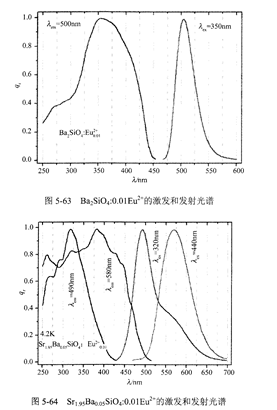

早在1968年,Ba邱飞口Blas∞研究Eu2+激活绿色发光的正硅酸盐,19”年Fic1“等又AD8598AR对正硅酸盐的结构进行了详细的研究。Ba2s⒑4的结构与肛迤so4相同,属斜方晶系。S。So4有两种晶体结构,在低于85℃时为肛s。s⒑4型,属于单斜晶系,与卜Ca2s⒑4结构相同;高于85℃时,αLS”s⒑4是稳定相,属于斜方晶系,与肛K2s%及B勿s⒑4结构相同。用部分Ba取代Sr时,在室温下可得到αLS助S⒑4,如Ba含量在低至2,5%时,只存在αLSr2S⒑4相。Ba2sio4∶Eu2+的发光光谱为宽带(见图5-63),室温下发光峰位于500nm。而Sn9拙a005s⒑4∶Eu2+发光光谱有两个发射带,其谱峰一个位于匆Onm,另一个位于580nm(见图5-64)。
